滑块加宽型-标准螺母尺寸-苏州麦图丝杆制造有限公司

滑块加宽型

产品详情

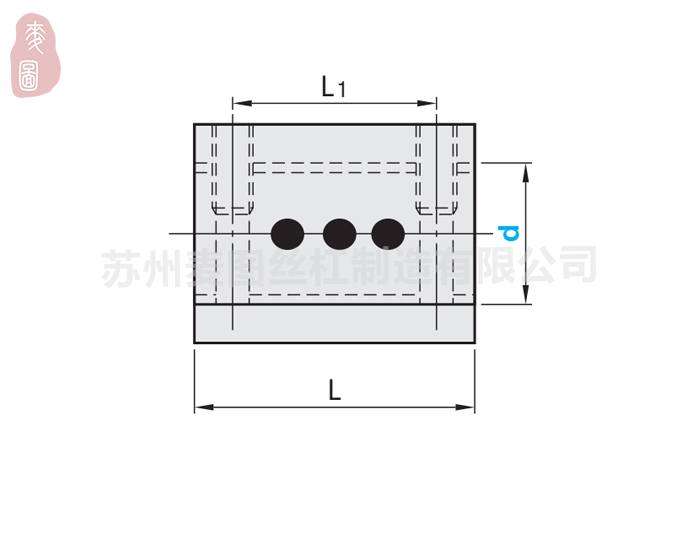

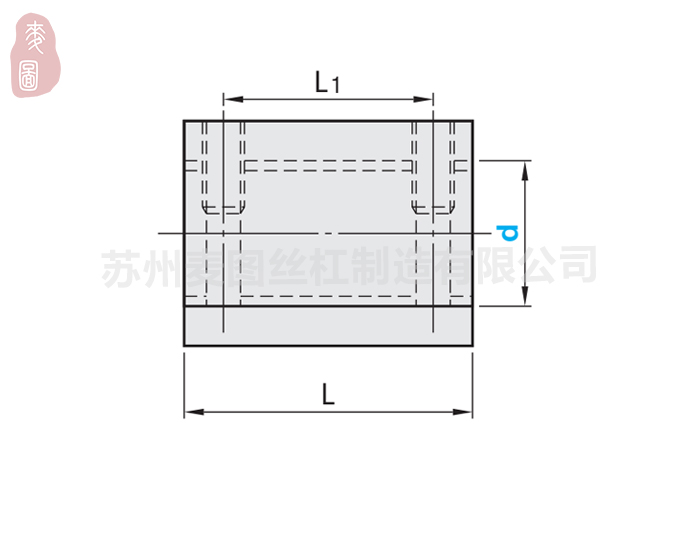

型式		螺距 P	h	W	H	L	L1	W1	W2	C	M	L	动态容许推力（kN）	重量（g）
Type	d	螺距 P	h	W	H	L	L1	W1	W2	C	M	L	动态容许推力（kN）	重量（g）
M-MTSBHR （右旋螺纹） M-MTSBHL （左旋螺纹） M-MTSMHR （无油右螺纹） M-MTSMHR仅为带*符号的尺寸	*10	2	10	30	20	24	16	20	8	4	M4	8	2.55	87
	*12	2	11	38	22	30	20	26	10	5	M5	10	3.92	147
	*14	3	11	38	22	30	20	26	10	5	M5	10	4.9	140
	*16	3	14	44	28	35	24	32	10	5	M5	10	6.67	267
	18	4	16	48	32	40	28	36	11	6	M6	12	8.72	375
	*20	4	16	48	32	40	28	36	11	6	M6	12	9.81	357
	22	5	20	62	38	50	34	46	14	10	M8	16	12.36	670
	*25	5	20	62	38	50	34	46	14	10	M8	16	14.22	629
	28	5	25	68	47	56	40	52	14	10	M8	16	17.95	1041
	*32	6	25	68	47	56	40	52	14	10	M8	16	21.08	970
